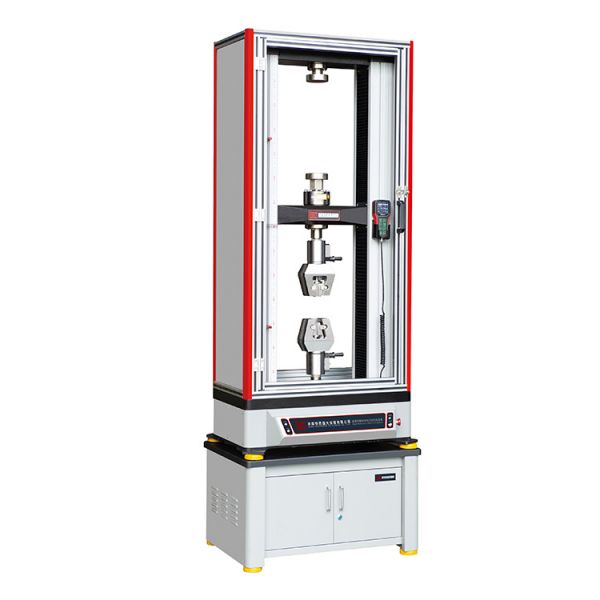

液晶數顯式鋼軌靜彎試驗機

產品分類：電子拉力試驗機

產品概述：液晶數顯式鋼軌靜彎試驗機具有結構緊湊、簡單易用等特點，可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。

液晶數顯式鋼軌靜彎試驗機 設備特點

? 主機特點

u 高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；

u 超大的試驗寬度，限度滿足客戶需求；

u 臺灣交流伺服電機驅動，精度高，響應快；

u 高精度傳感器，精度高，穩定性好。

u 中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；

? 控制器特點

u 自動校準、自動標定：系統可自動實現示值準確度的標定；

u 自動停機：試樣破壞后，移動橫梁自動停止移動；

u 自動顯示：在整個試驗過程中，液晶實時顯示試驗力、峰值、位移、速度；

u 自動返回：試驗完成后試驗機移動橫梁自動返回到試驗初始位置；

u 破斷判斷:試樣斷裂后,移動橫梁自動停止移動;

u 限位保護:具有機械和程控兩級限位保護功能;

u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作

u 自動計算:輸入試樣直徑（圓材）；寬度、厚度（扁材）、試樣標距等自動計算面積；

液晶數顯式鋼軌靜彎試驗機 主機標準配置

配置名稱	配置型號或說明	數量
主機	臺式主機	一臺
交流伺服電機	臺灣東元	一臺
交流伺服驅動器	臺灣東元	一套
高精密滾珠絲杠	ABBA	二副
控制器	大液晶顯示測控系統	一套
負荷傳感器	知名品牌	一臺
負荷傳感器	200KN	一支
拉伸夾具	X204	一套
壓縮夾具	YS204	一付

液晶數顯式鋼軌靜彎試驗機 技術指標

型號	WDW-200
試驗力	200kN
試驗機級別	1級
試驗力測量范圍	2%～100%FS
試驗力示值相對誤差	±1以內
橫梁位移示值相對誤差	±1以內
位移分辨力	0.01mm
橫梁速度調節范圍	1～200mm/min
橫梁速度相對誤差	設定值的±1%以內
有效試驗寬度	600mm
有效拉伸空間	550mm(標準機型，可按需求定做)
電源	220V±10%；2000W
